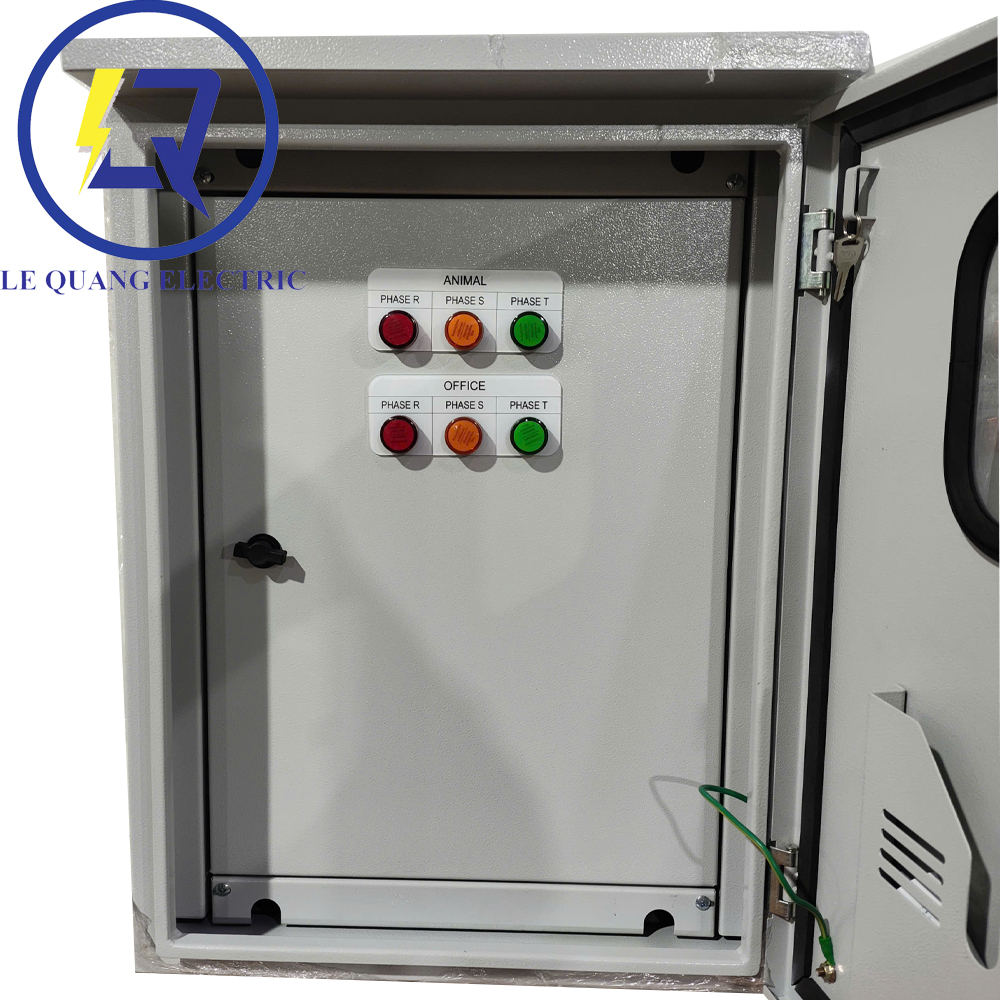

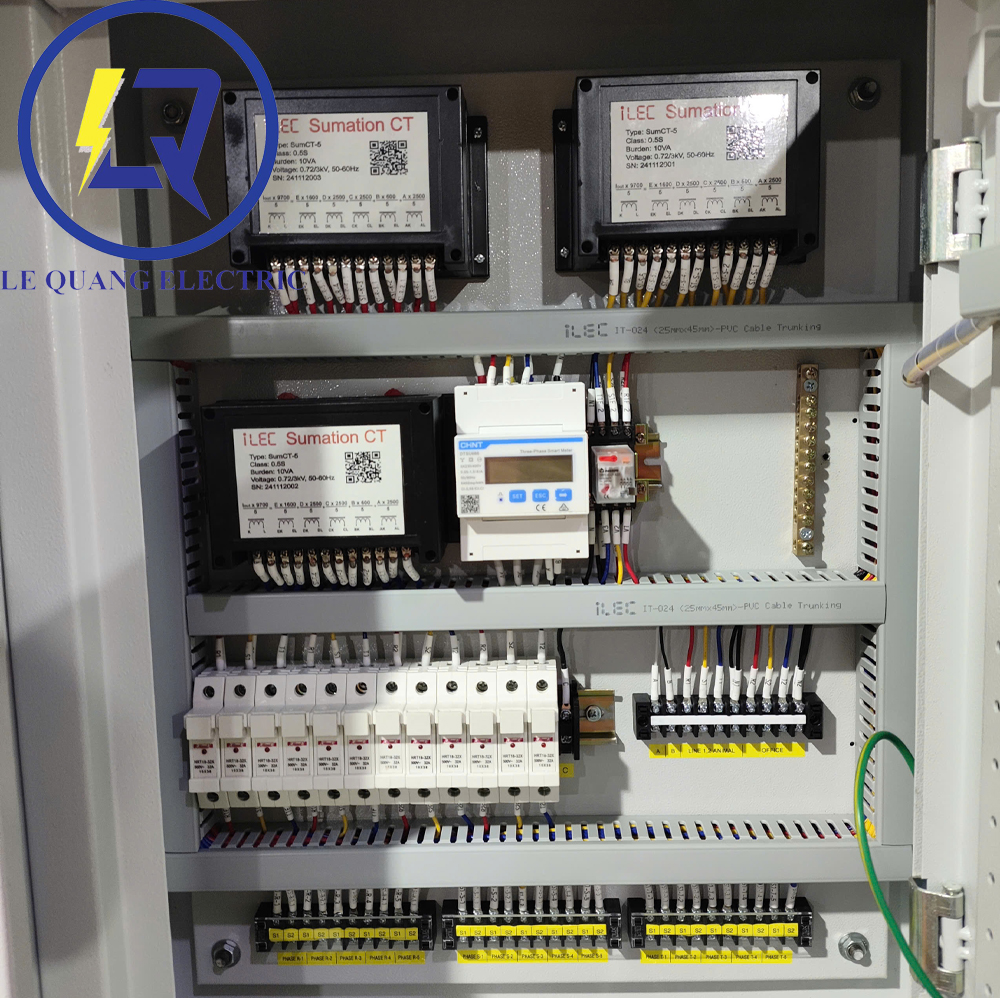

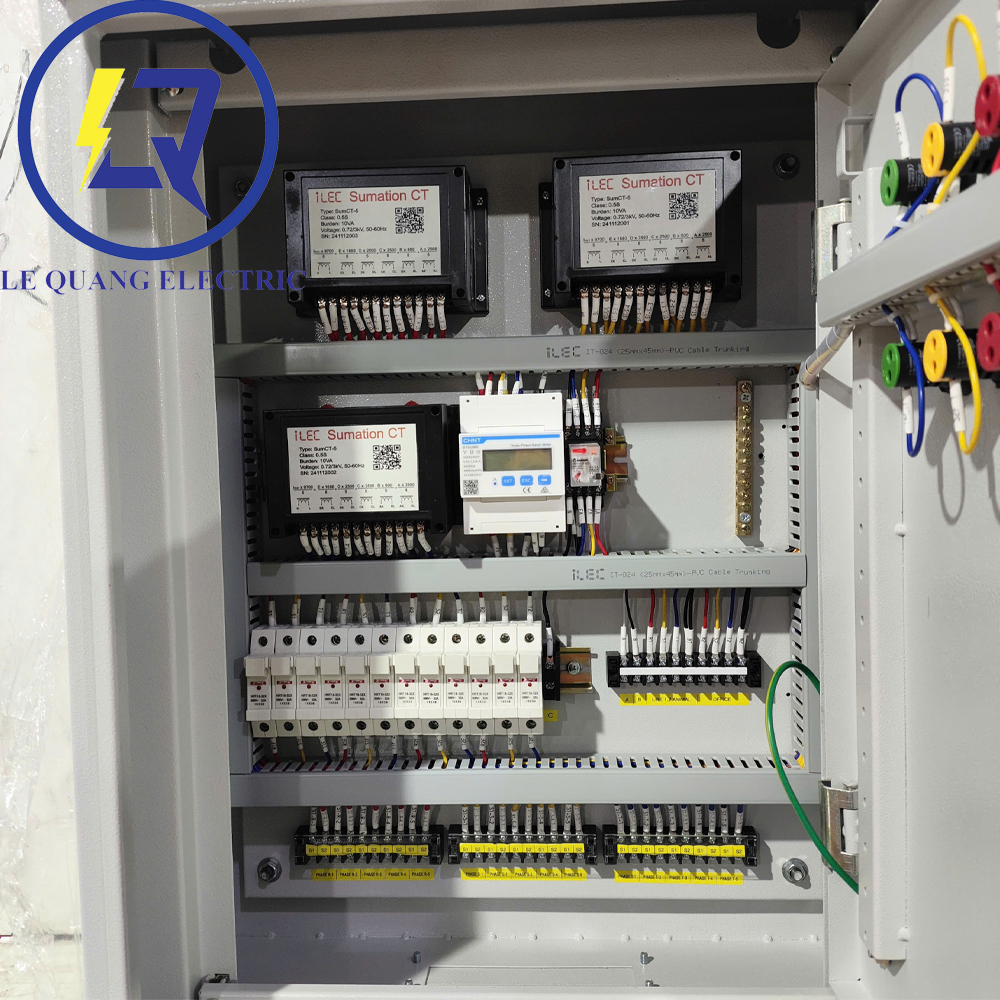

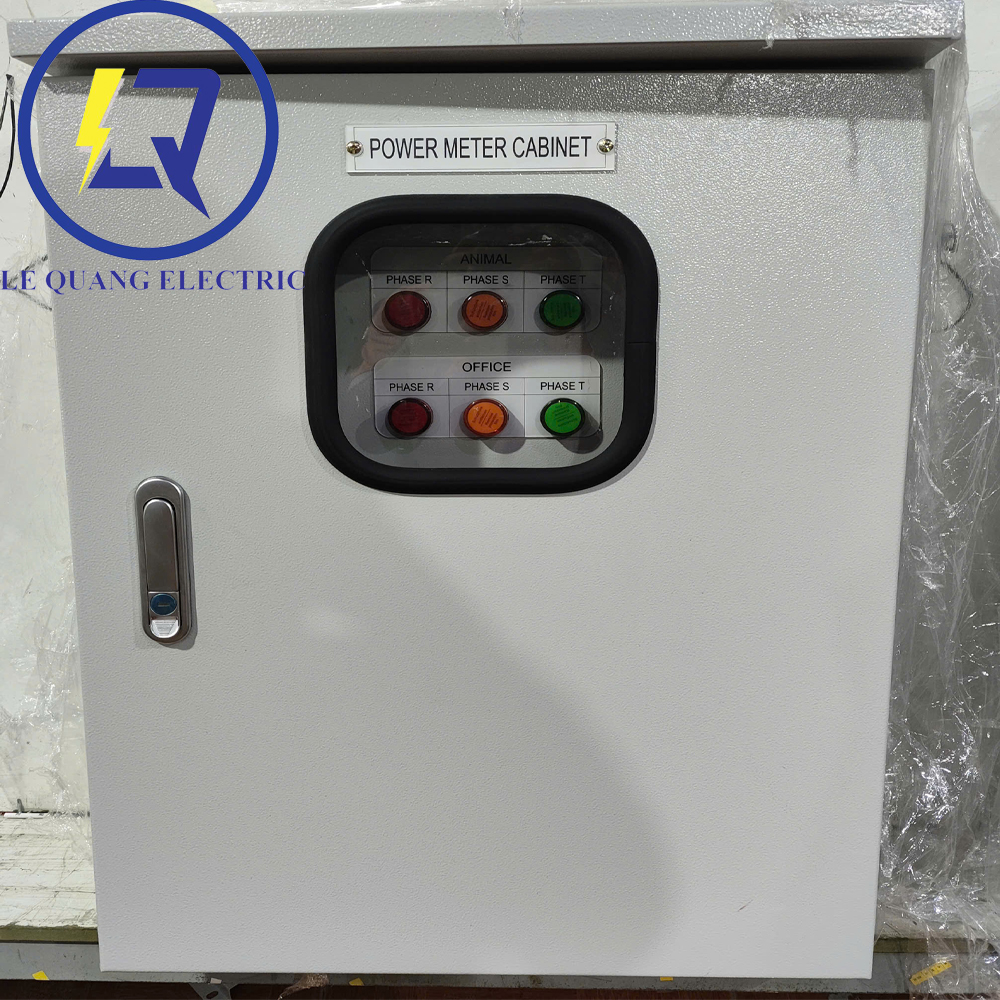

Tủ Điện Sum 2 Trạm Biến Áp ( dùng biến dòng sum ILEC )

Tủ điện Sum có nhiều nhiều loại khác nhau ( Sum 2 trạm biến áp , sum 3 trạm biến áp , sum 4 trạm biến áp …) . Có thể dùng biến dòng hoặc PLC để sum .
Tạm hiểu tủ điện sum như sau : ( Sum 2 trạm biến áp )
Tủ điện SUM 2 trạm biến áp (thường gọi là Tủ hòa đồng bộ 2 nguồn điện) là một loại tủ điện dùng để kết nối và điều khiển đồng bộ hoạt động của hai trạm biến áp (hoặc hai nguồn điện khác nhau) nhằm:
-Tăng tính ổn định và liên tục của nguồn điện.
-Phân phối tải một cách hợp lý giữa hai trạm.
-Tự động chuyển đổi nguồn trong trường hợp một trạm gặp sự cố.
-Bảo vệ và giám sát quá trình cấp điện từ cả hai trạm.
Cấu tạo cơ bản của tủ SUM 2 trạm biến áp:
– Thiết bị đóng cắt (MCB, MCCB, ACB): Đóng/ngắt nguồn điện từ mỗi trạm.
– Rơle bảo vệ: Bảo vệ ngắn mạch, quá tải, mất pha,…
– Bộ điều khiển hòa đồng bộ (synchronizing controller): Giúp hai nguồn điện làm việc đồng bộ (về điện áp, tần số, pha).
– Bộ giám sát và điều khiển (PLC, HMI): Điều khiển logic, hiển thị trạng thái.
– Thiết bị đo lường: Ampe kế, volt kế, công tơ, đồng hồ tần số,…
Nguyên lý hoạt động:
– Khi cả hai trạm biến áp hoạt động bình thường, hệ thống có thể:
+ Làm việc song song để chia tải.
+ Hoặc chạy luân phiên tùy theo cài đặt.
– Khi một trạm gặp sự cố, tủ sẽ tự động ngắt nguồn bị lỗi và chuyển tải sang trạm còn lại (nếu thiết kế cho phép).
– Nếu cần bảo trì 1 trạm, hệ thống vẫn đảm bảo duy trì cấp điện từ trạm còn lại.
Lợi ích của việc sử dụng tủ SUM 2 trạm:
– Tăng độ tin cậy của hệ thống điện.
– Giảm thời gian mất điện không mong muốn.
– Dễ dàng quản lý, vận hành và bảo trì.
– Đáp ứng yêu cầu cấp điện liên tục cho các hệ thống quan trọng như: bệnh viện, nhà máy, trung tâm dữ liệu,…
