Biến Dòng Sum Là Gì?

1. Biến dòng sum là gì?

Biến dòng sum (hay còn gọi là biến dòng tổng, current transformer sum, hoặc zero-sequence CT) là một loại biến dòng điện (CT) dùng để cộng dòng điện từ nhiều pha hoặc nhiều tải khác nhau. Thiết bị này thường được ứng dụng trong các hệ thống bảo vệ điện, đo lường dòng rò và chống chạm đất.

2. Ứng dụng phổ biến của biến dòng sum

Biến dòng sum đóng vai trò quan trọng trong các hệ thống điện như:

• ✅ Phát hiện dòng rò xuống đất (Earth Fault Protection)

• ✅ Bảo vệ thiết bị trước sự cố chạm đất hoặc dòng không cân bằng

• ✅ Đo tổng dòng của nhiều nguồn hoặc nhiều pha

• ✅ Kết nối với relay bảo vệ, thiết bị chống giật hoặc hệ thống tự động hóa

3. Cách sử dụng biến dòng sum đúng kỹ thuật

🔹 Cách 1: Sử dụng CT dạng vòng bao cả 3 pha

• Mắc cả 3 dây pha (A, B, C) qua một biến dòng sum dạng vòng.

• Nếu hệ thống hoạt động bình thường, tổng dòng ba pha sẽ bằng 0 → CT không tạo tín hiệu.

• Khi có dòng rò hoặc chạm đất → tổng dòng ≠ 0 → CT phát tín hiệu → relay bảo vệ kích hoạt.

🔹 Cách 2: Dùng nhiều CT rồi tổng hợp dòng

• Mỗi pha được đo bằng một CT riêng.

• Các đầu ra thứ cấp được tổng hợp bằng mạch điện hoặc relay.

• Yêu cầu tất cả CT có cùng tỷ số và đúng cực tính.

⚠ Lưu ý quan trọng:

• Không để hở mạch thứ cấp của CT.

• Đảm bảo CT cùng loại, cùng hướng dòng.

• Định kỳ kiểm tra tín hiệu và hiệu chuẩn.

4. Ưu điểm khi sử dụng biến dòng sum

5. Biến dòng sum thường dùng trong thiết bị nào?

• Tủ điện tổng và tủ phân phối

• Hệ thống điều khiển trung tâm (BMS/SCADA)

• Relay bảo vệ như Schneider, ABB, LS, Siemens…

• Thiết bị chống giật, bảo vệ chống rò

6. Kết luận

Biến dòng sum là giải pháp hiệu quả trong việc bảo vệ hệ thống điện khỏi sự cố dòng rò, chạm đất và dòng không cân bằng. Việc hiểu rõ nguyên lý hoạt động và lắp đặt đúng cách sẽ giúp hệ thống điện vận hành an toàn, ổn định và tiết kiệm chi phí bảo trì.

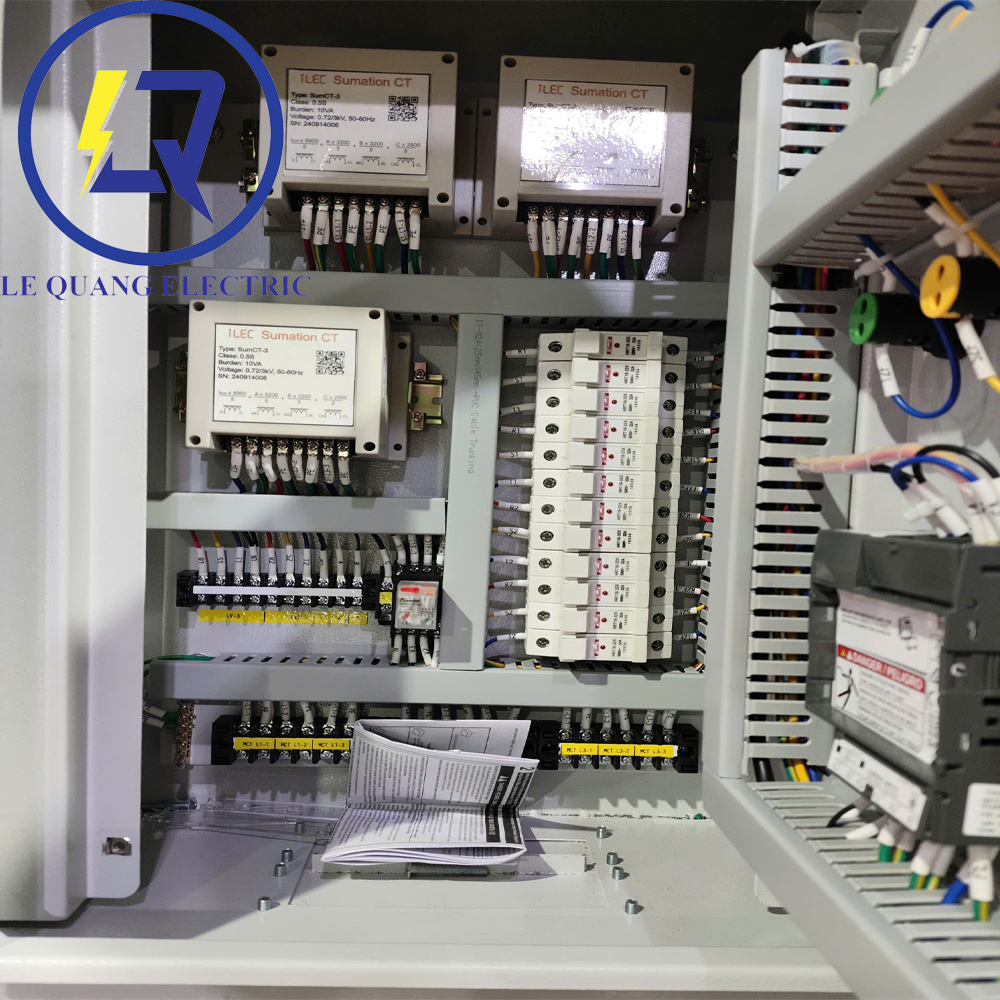

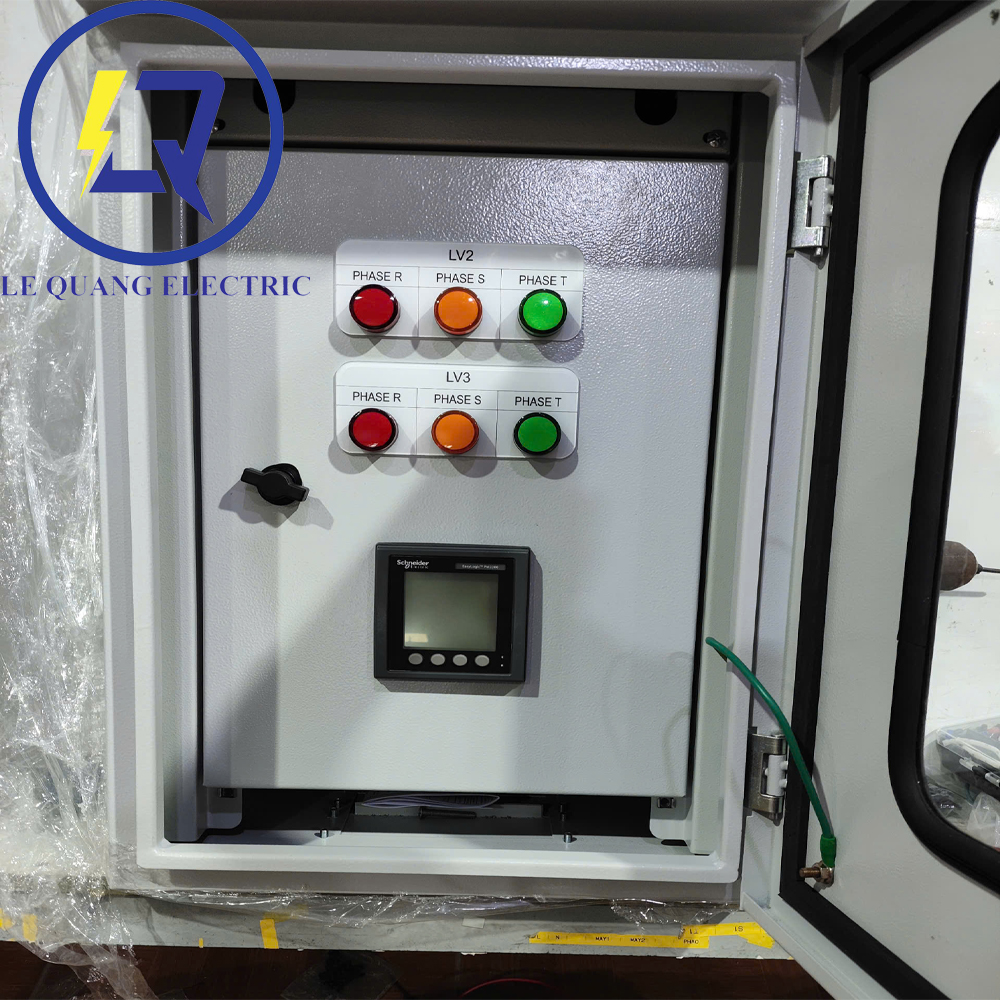

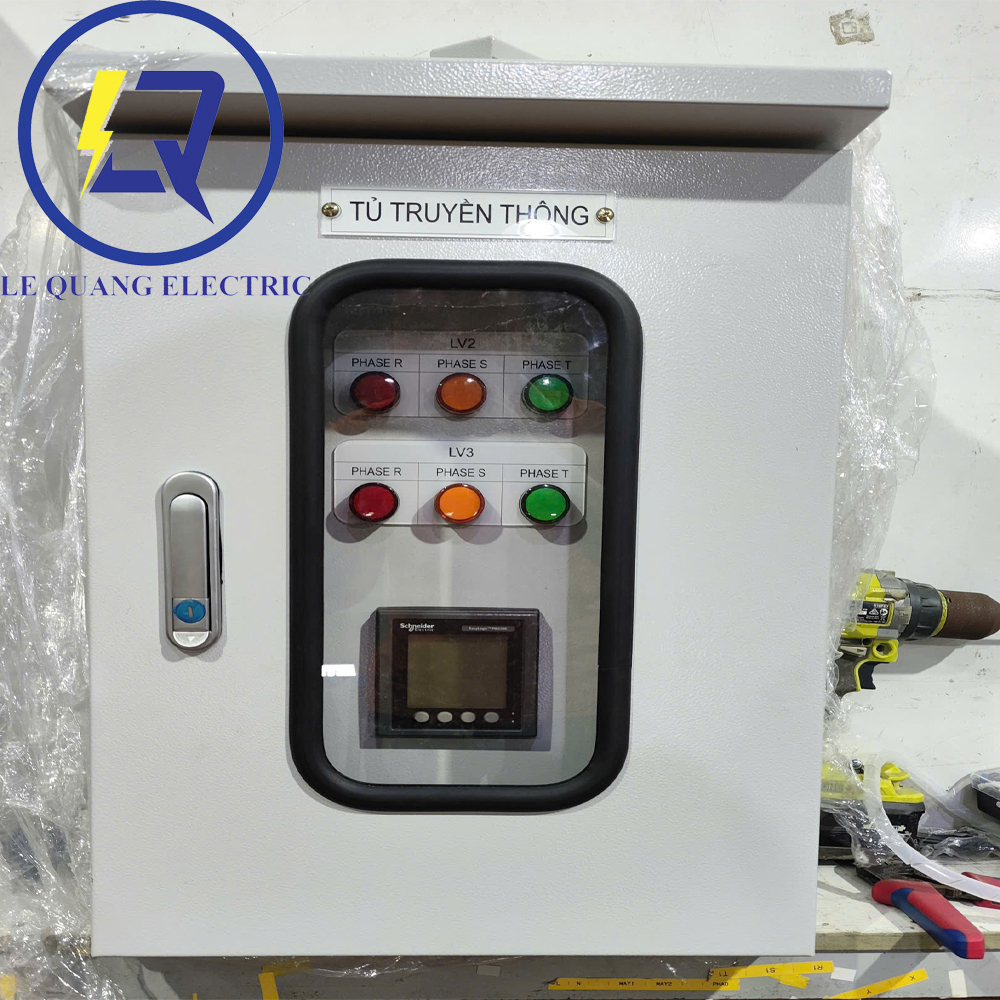

6. Hình Ảnh Biến Dòng Sum .

7. Videos Test Tủ Biến Dòng Sum .
